Android Pins 工程结构

Pins 工程结构能解决什么问题？

近期我们听到一些团队在做工程化方面的事情，其中都提到了Pins 工程结构，最先提出这个概念的是微信团队：微信Android模块化架构重构实践，在后来看到美团外卖也做了这个事情：美团外卖Android平台化架构演进实践。

那Pins工程结构是什么？

上面这张图就是Pins工程结构。

那有什么用？或者能解决什么问题？

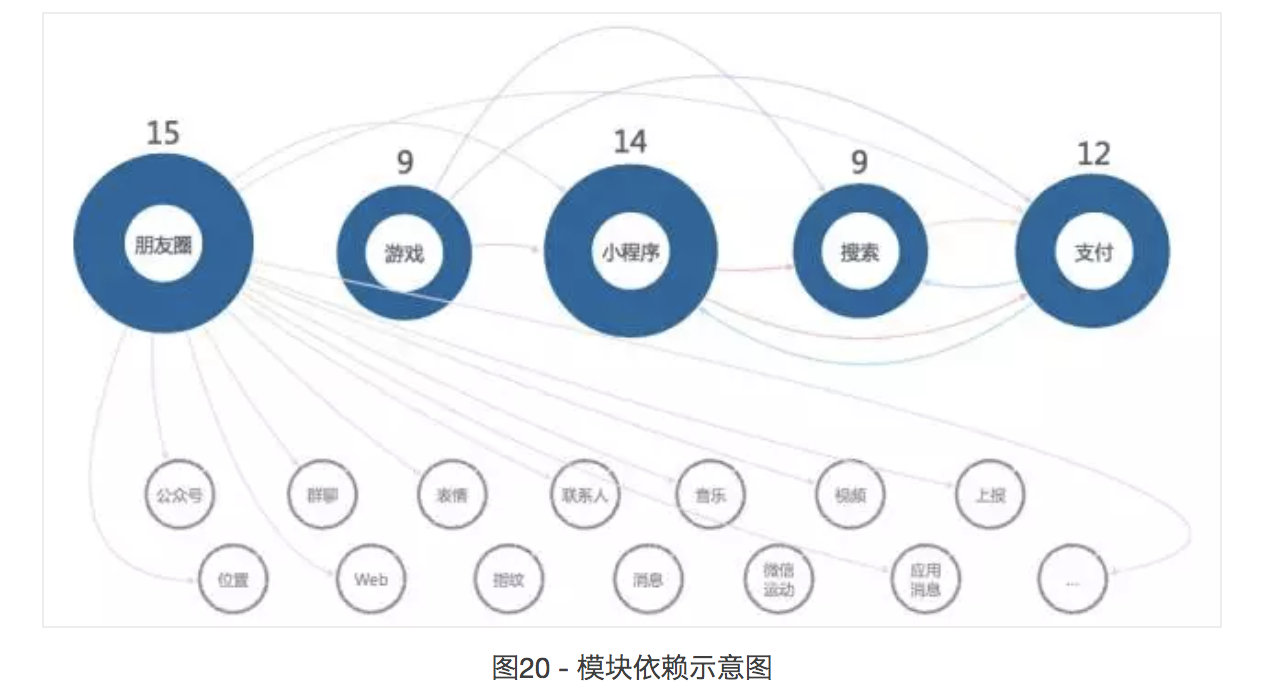

如果你的产品有多条业务线，每一期产品有上百个需求，各个业务线业务之间有非常多的交集。比如，一个业务线引用了五个业务线，其他业务线也是类似的引用，依次类推，相互引用不重复的话为5的5次方等于3125，如果业务线增长这个复杂度也是呈几何数增长，那我们在现有的工程环境下如何做呢？简单的方法就是都放在同一个Gradle Module 里面相互引用，各个业务线之间用包名做区分，但是各个包之间也是可以相互引用，久而久之就会发现，代码变成了一锅粥…变成一锅粥的后果也是显然的，不能独立拆分，代码合并非常容易冲突浪费时间等等，各种后果。下图是微信业务之间的引用情况，实际情况可能比这更糟糕。

Pins结构就较好的解决了上面的问题，各个业务线之间都是一个Pins模块，模块之间根据规定引用该引用的，这样业务线之间的代码边界就会比较清楚。

接下来我们看下如何实现，这里只提供下简单思路。

业务构建改造

sourceSets {
    main {
        def dirs = ['p_widget', 'p_theme',
                    'p_shop', 'p_shopcart',
                    'p_submit_order','p_multperson','p_again_order',
                    'p_location', 'p_log','p_ugc','p_im','p_share']
        dirs.each { dir ->
            java.srcDir("src/$dir/java")
            res.srcDir("src/$dir/res")
        }
    }
}

上面的示例就简单实现了Pins结构，指定各模块到路径到srcDir，p_shop、p_shopcart等Pins模块构建时会合并到主工程。上面只是一个简单示例，实际情况可以做很多动态化控制，比如动态生成以及扫描当前路径下的Pins模块、根据配置动态合成Pins模块等等。下面是一个稍微复杂的例子。

def src_dir = new File(projectDir, 'src')
// 扫描当前模块下的Pins模块，并生成List
def p_module_names =
            src_dir
                    .list()
                    .toList()
                    .stream()
                    .filter(
                    new Predicate<String>() {
                        @Override
                        boolean test(String name) {
                            return name == 'main' || (name.startsWith('p_') && new File(src_dir, name).isDirectory())
                        }
                    })
                    .collect(Collectors.toList())
// 把生成的List合成为srcDir格式
def p_src_dirs =
            p_module_names
                    .stream()
                    .map(
                    new Function() {
                        @Override
                        Object apply(Object module) {
                            return ['src', module, 'java'].join('/')
                        }
                    })
                    .collect(Collectors.toList())

def p_res_dirs =
            p_module_names
                    .stream()
                    .map(
                    new Function() {
                        @Override
                        Object apply(Object module) {
                            return ['src', module, 'res'].join('/')
                        }
                    })
                    .collect(Collectors.toList())
// 指定路径
sourceSets {
        main {
            manifest.srcFile "src/main/AndroidManifest.xml"
            java.srcDirs = p_src_dirs
            res.srcDirs = p_res_dirs
        }
    }

代码边界检查

上面只是表面上把代码进行了分割，但是各Pins模块还是可以引用到其他模块的代码，一般的操作是根据模块的配置，在编译期做代码检查，检查是否引用了不该引用的模块。

那如何定义项目的配置，这个配置可以是文本文件、DSL等等，微信通过project.properties来指定编译依赖关系。

这里简单用groovy格式文件举例：

task code_check {
    doLast {
        // 加载pins模块依赖文件
        def dependenciesFile = new File(projectDir, 'src/p_module1/dependencies.groovy')
        def ref = null
        dependenciesFile.readLines().each {
            ref = it
        }
        // 扫描pins模块内部源文件
        File javaDir = new File(projectDir, 'src/p_module1/java')
        Files.walkFileTree(javaDir.toPath(), new FileVisitor<Path>() {
            @Override
            FileVisitResult preVisitDirectory(Path dir, BasicFileAttributes attrs) throws IOException {
                return FileVisitResult.CONTINUE
            }

            @Override
            FileVisitResult visitFile(Path file, BasicFileAttributes attrs) throws IOException {
                file.readLines().each {
                    if (it.endsWith(ref)) {
                        System.err.println("p_module1模块引用了不能引用的模块！")
                        return FileVisitResult.TERMINATE
                    }
                }
                return FileVisitResult.CONTINUE
            }

            @Override
            FileVisitResult visitFileFailed(Path file, IOException exc) throws IOException {
                return FileVisitResult.CONTINUE
            }

            @Override
            FileVisitResult postVisitDirectory(Path dir, IOException exc) throws IOException {
                return FileVisitResult.CONTINUE
            }
        })
    }
}

定义一个任务，先从p_module1的dependencies文件里读出不能包含的模块，然后检索p_module1里面的文件是不是引用了这个模块，如果检查到就终止或抛出异常。

这里只是列举了一个思路，实现也比较粗暴，直接匹配的字符串。

当然，也可以做的比较完善，这些逻辑可以做在一个插件里，插件每次读取各个Pins模块的DSL配置（根据DSL的扩展性做更细粒度的依赖关系，比如只依赖另一个模块的某个包、某个类、某个资源等等），插件根据配置可以动态合成Pins，合成完Pins再做代码边界检查，边界检查可以用字符流匹配也可以用其他方式，提高字符流匹配准确性也可以做很多事情，比如匹配import行、类定义行、以及代码内的匹配（是真的字符串还是真的引用等等）。

Pins 工程的基本思路就是这样。
